ماژول ارتباطی B&R مدل X20IF2772
B&R X20IF2772 یک ماژول ارتباطی Dual CAN Bus از خانواده X20 است که برای توسعه قابلیتهای ارتباطی کنترلرهای B&R X20 مورد استفاده قرار میگیرد. این ماژول دارای دو رابط CAN Bus با سرعت انتقال حداکثر 1 Mbit/s، فاصله ارتباطی تا 1000 متر و مقاومت ترمینیشن داخلی است. ایزولاسیون الکتریکی بین PLC و هر دو رابط CAN و همچنین بین رابطهای CAN، قابلیت اطمینان مناسبی برای استفاده در سیستمهای اتوماسیون صنعتی فراهم میکند.

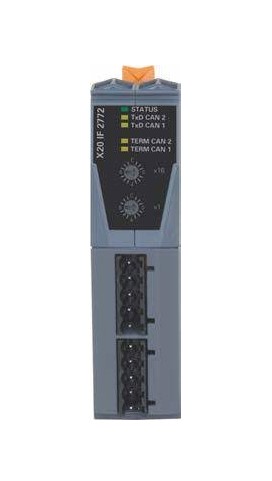

ماژول ارتباطی B&R X20IF2772
X20IF2772 یک ماژول رابط ارتباطی از خانواده B&R X20 است که برای اضافهکردن دو رابط CAN Bus به کنترلرهای X20 طراحی شده است. این ماژول برای کاربردهایی مناسب است که در آن PLC یا کنترلر صنعتی نیاز به برقراری ارتباط با تجهیزات و دستگاههای مجهز به شبکه CAN دارد.
X20IF2772 دارای دو رابط CAN Bus مستقل است که هرکدام از طریق کانکتور 5 پین متصل میشوند. سرعت انتقال داده در هر رابط حداکثر 1 Mbit/s بوده و حداکثر فاصله ارتباطی اعلامشده توسط B&R برابر 1000 متر است. هر دو رابط همچنین به مقاومت ترمینیشن داخلی مجهز هستند.
یکی از ویژگیهای مهم این ماژول، ایزولاسیون الکتریکی است. PLC از رابطهای CAN ایزوله شده و دو رابط CAN نیز نسبت به یکدیگر ایزولاسیون الکتریکی دارند. این ویژگی میتواند در کاهش تأثیر اختلاف پتانسیل و نویزهای الکتریکی در سیستمهای صنعتی مفید باشد.
ویژگیهای اصلی X20IF2772
- برند: B&R
- مدل: X20IF2772
- خانواده: X20
- نوع محصول: Communication / Interface Module
- نوع ارتباط: CAN Bus
- تعداد رابط CAN: 2
- حداکثر سرعت انتقال: 1 Mbit/s
- حداکثر فاصله ارتباطی: 1000 متر
- مقاومت ترمینیشن: داخلی
- ایزولاسیون الکتریکی بین PLC و CAN
- ایزولاسیون بین رابطهای CAN
- کنترلر CAN: SJA1000
- کانکتور هر رابط: 5 پین
- مصرف توان: 1.2W
- درجه حفاظت: IP20
- نمایش وضعیت ماژول با LED
- نمایش انتقال داده با LED
- نمایش وضعیت مقاومت ترمینیشن با LED
- مناسب نصب افقی و عمودی
