کنترلر باس X20BC0083 با رابط POWERLINK
X20BC0083 یک Bus Controller از سری X20 شرکت B&R است که برای اتصال ماژولهای ورودی و خروجی X2X Link به شبکه POWERLINK استفاده میشود. این ماژول دارای هاب داخلی با دو پورت RJ45 بوده و امکان پیکربندی I/O و بهروزرسانی Firmware از طریق Fieldbus را فراهم میکند.

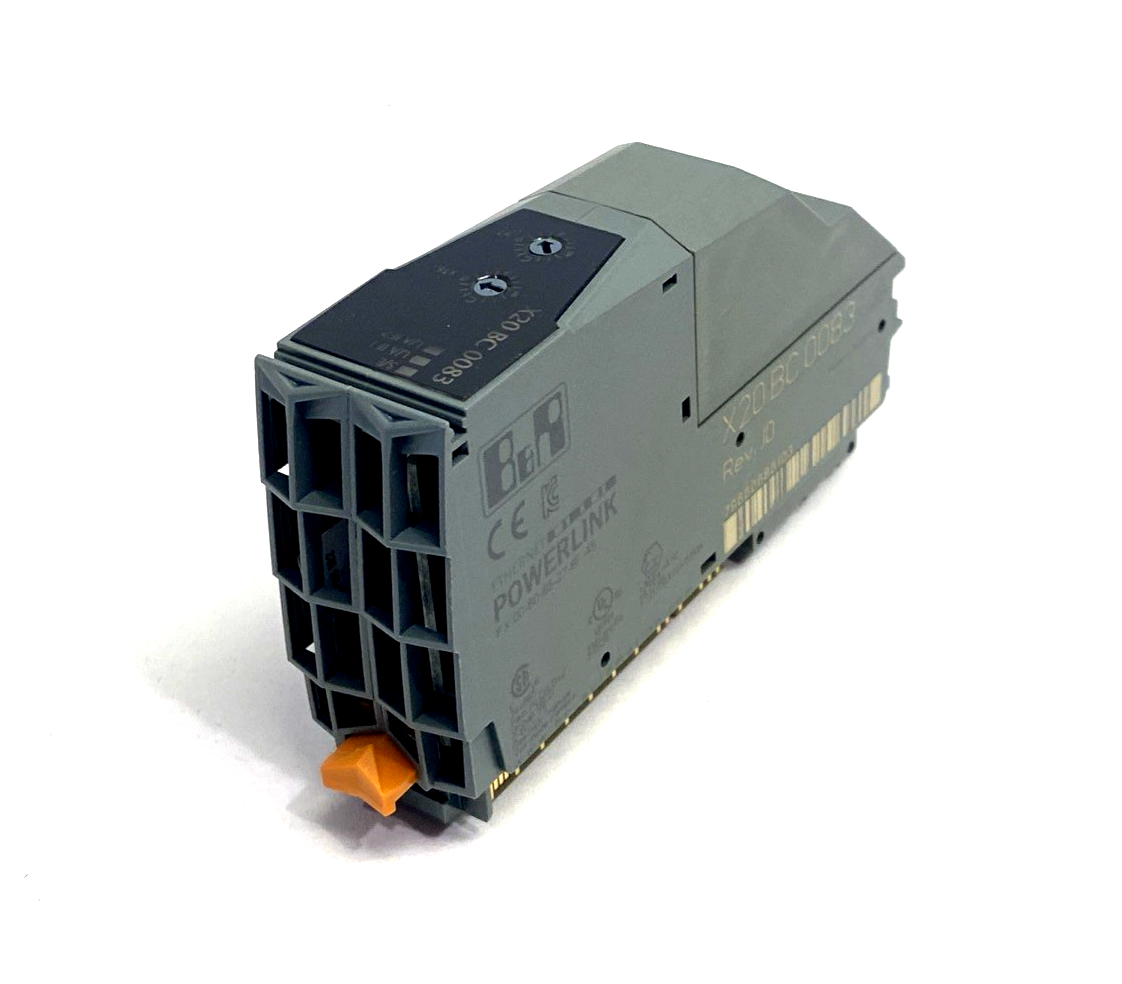

B&R X20BC0083 یک کنترلر باس صنعتی از خانواده X20 شرکت B&R است که برای ارتباط تجهیزات I/O سری X20 و X2X Link با شبکه صنعتی POWERLINK طراحی شده است. این ماژول بهعنوان یک POWERLINK Controlled Node عمل میکند و امکان ایجاد ارتباط سریع و همگام میان سیستم کنترل و ماژولهای I/O را فراهم میسازد.

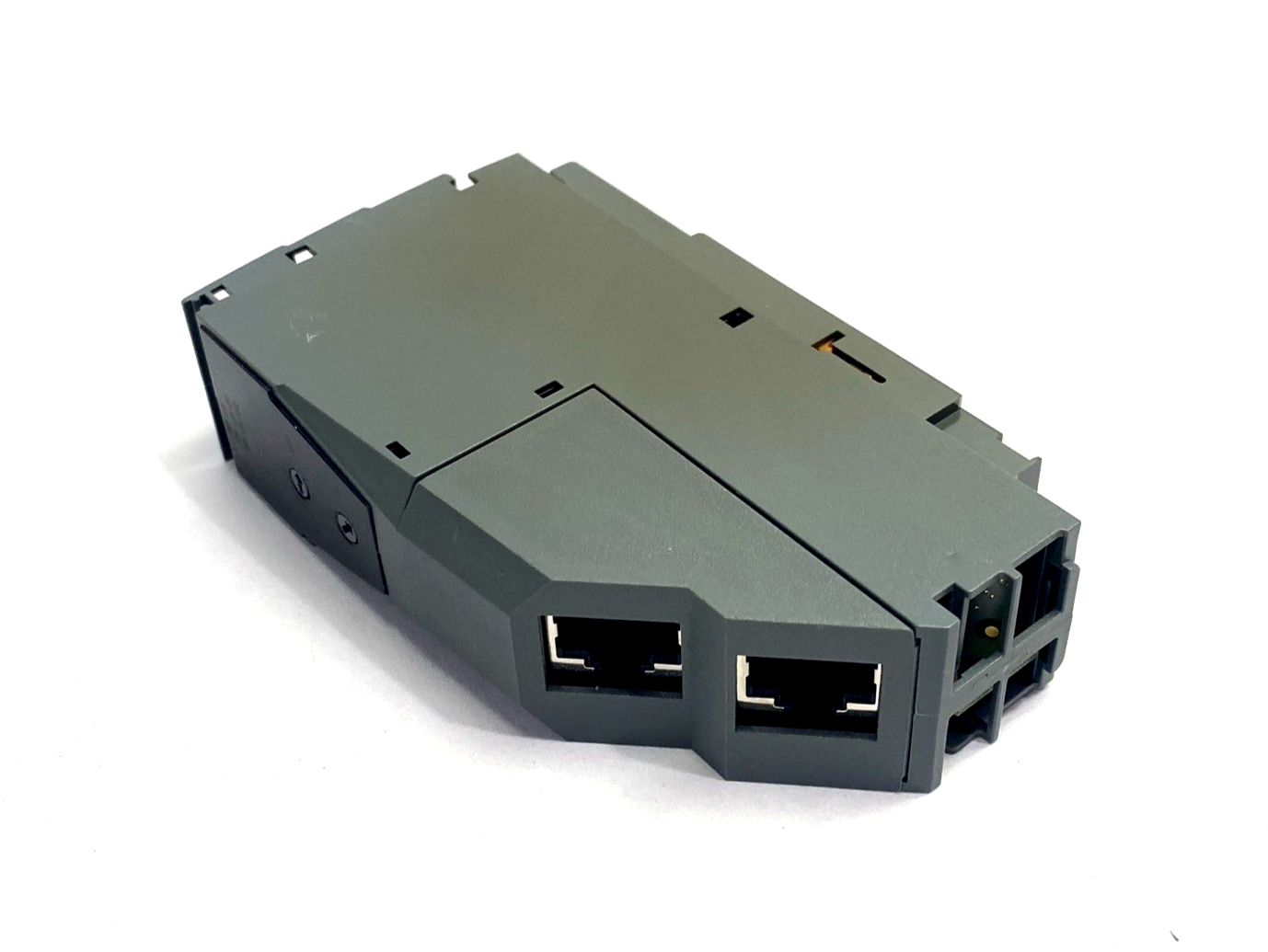

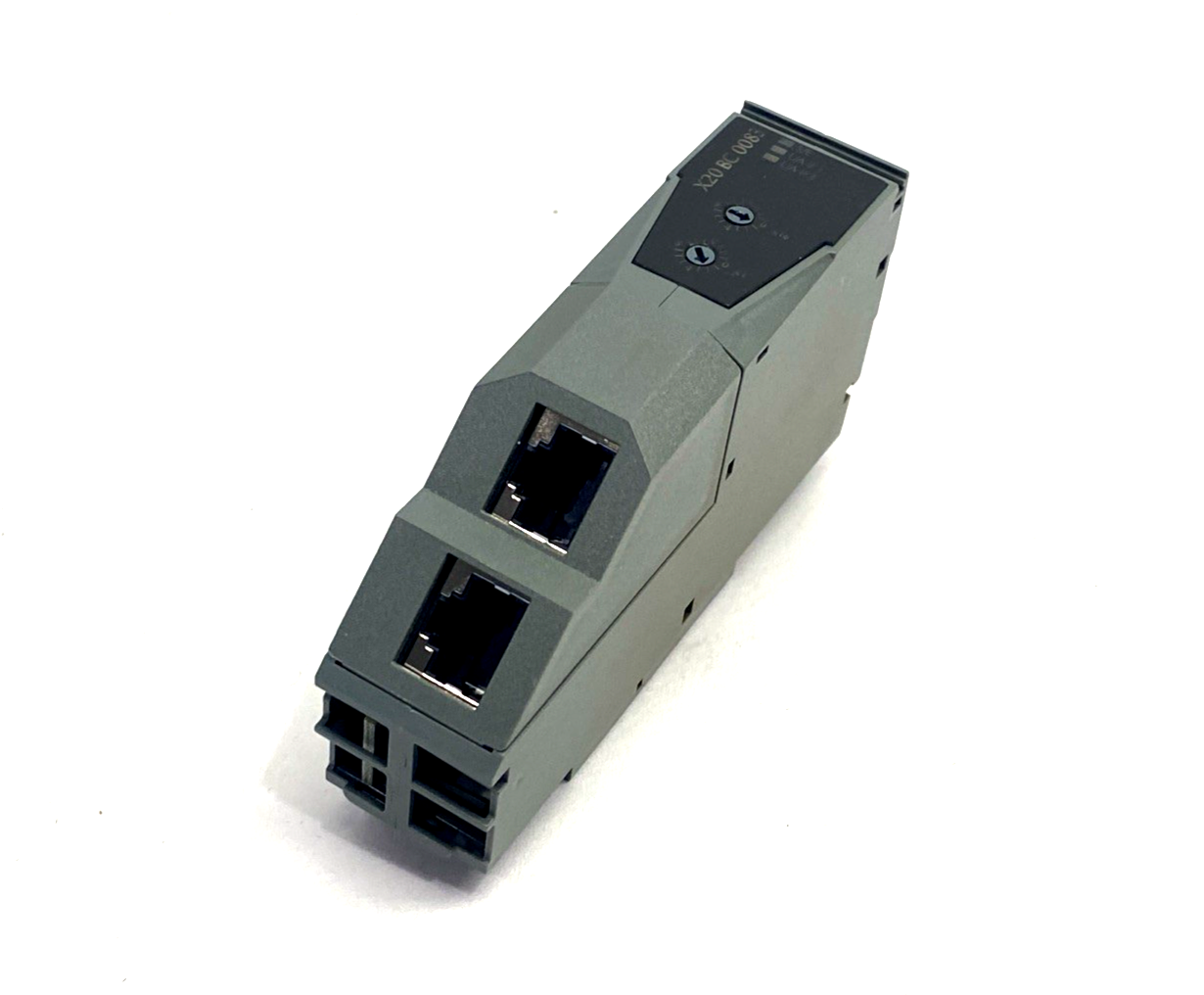

X20BC0083 به دو پورت RJ45 شیلددار مجهز شده است که بهصورت هاب داخلی عمل میکنند و امکان سیمکشی اقتصادیتر شبکه POWERLINK را فراهم میسازند. سرعت انتقال داده در این رابط 100 Mbit/s بوده و حداکثر طول هر سگمنت بین دو ایستگاه 100 متر است. این ماژول از لایه فیزیکی 100BASE-TX استفاده میکند و دارای قابلیت Auto-Negotiation و Auto-MDI/MDIX است.
یکی از قابلیتهای مهم X20BC0083 امکان اتصال X2X Link I/O nodes به شبکه POWERLINK است. همچنین پیکربندی I/O و بهروزرسانی Firmware میتواند از طریق Fieldbus انجام شود. سیکل X2X Link نیز میتواند بهصورت 1:1 با POWERLINK یا با استفاده از Prescaler بهصورت همگام با آن اجرا شود.
این Bus Controller دارای سیستم تشخیص وضعیت از طریق LED و نرمافزار است و توان مصرفی باس آن 2 وات اعلام شده است. همچنین POWERLINK از Bus و I/O بهصورت الکتریکی ایزوله شده است. طراحی X20BC0083 امکان نصب افقی و عمودی را فراهم کرده و بسته به جهت نصب، محدوده دمای کاری آن تا +60 یا +50 درجه سانتیگراد است.
X20BC0083 برای استفاده در سیستمهای اتوماسیون صنعتی، کنترل ماشینآلات، خطوط تولید و سیستمهای کنترل مبتنی بر B&R X20 گزینهای مناسب است؛ بهخصوص در پروژههایی که نیاز به ارتباط POWERLINK و اتصال مجموعهای از ماژولهای X2X Link دارند.
