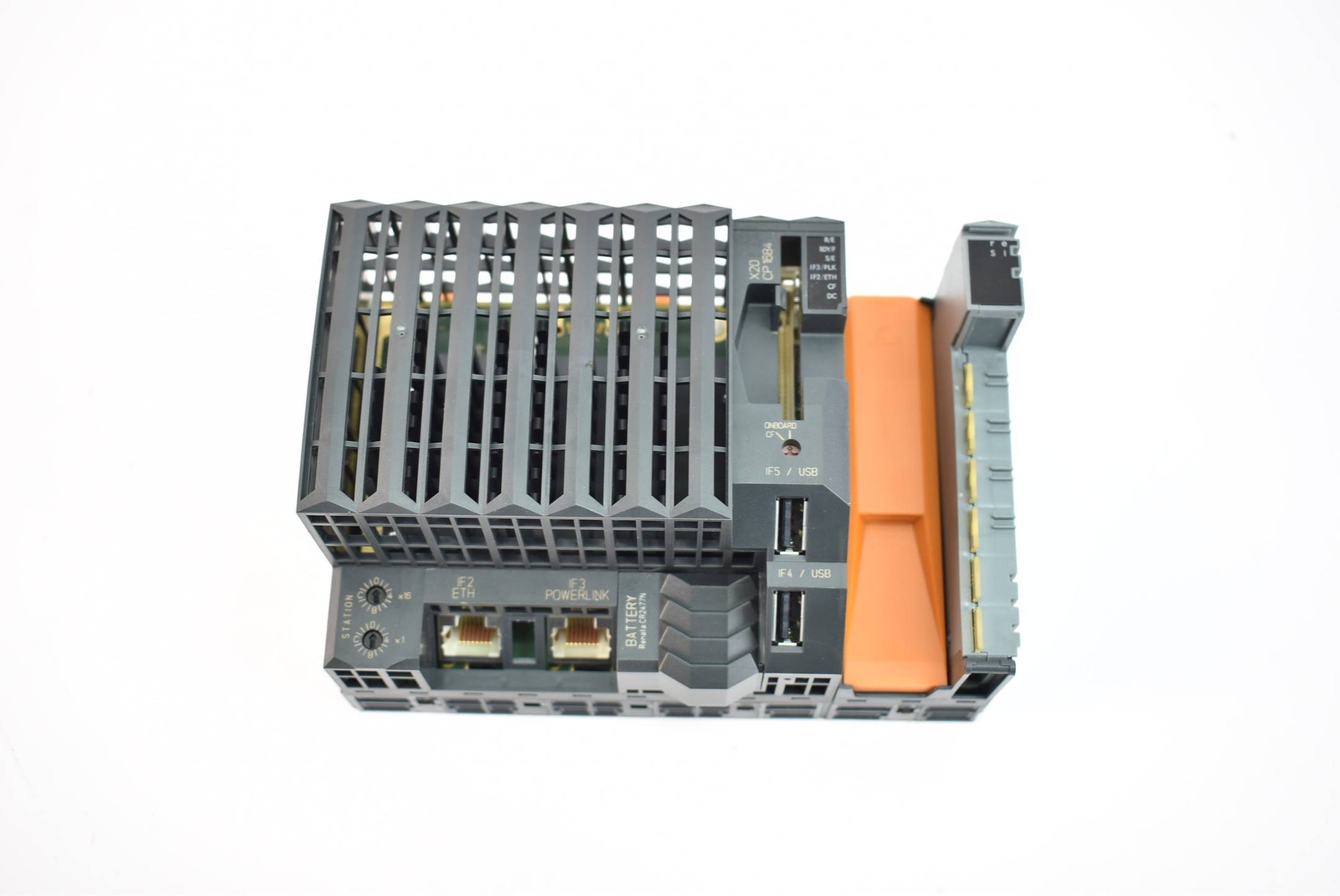

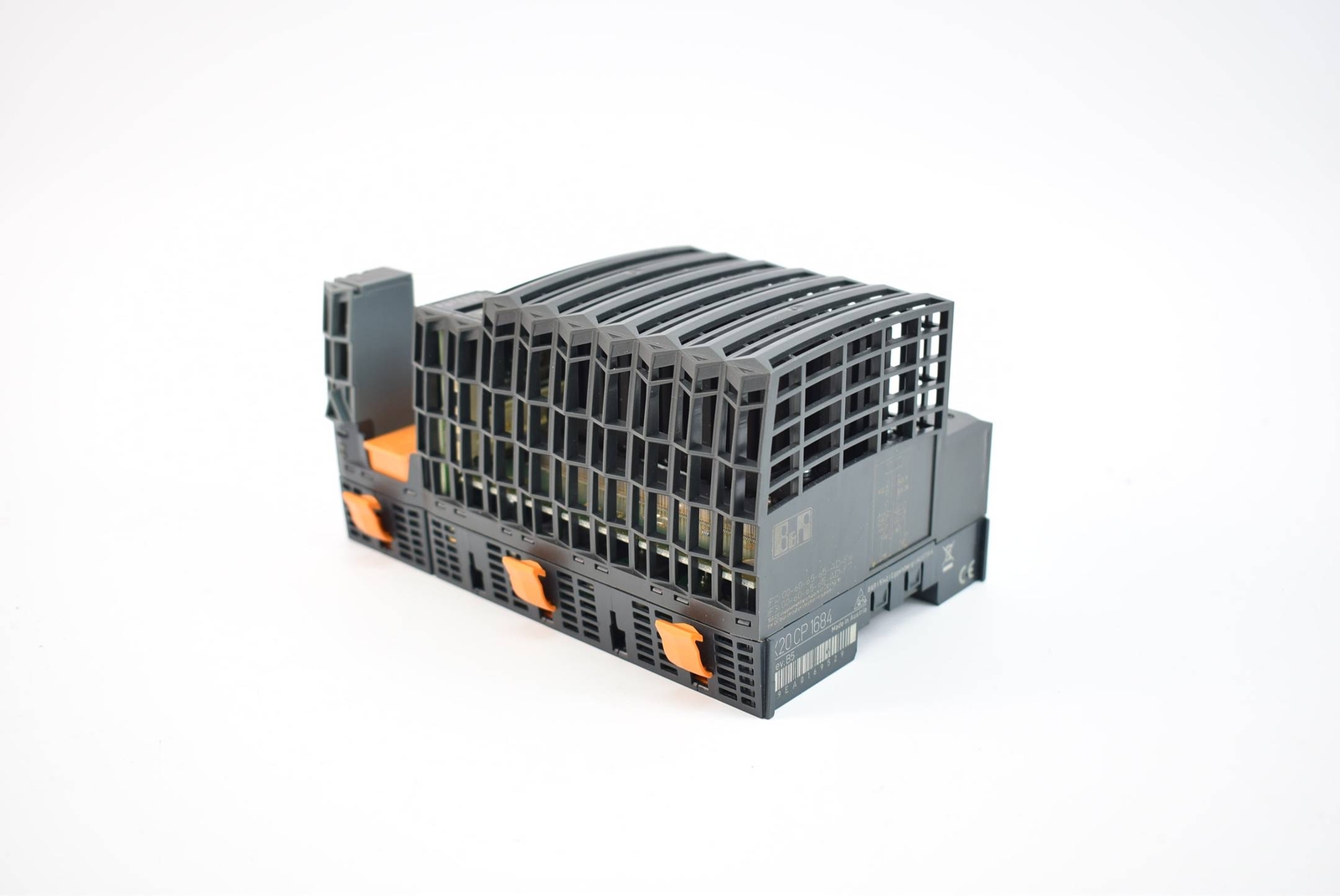

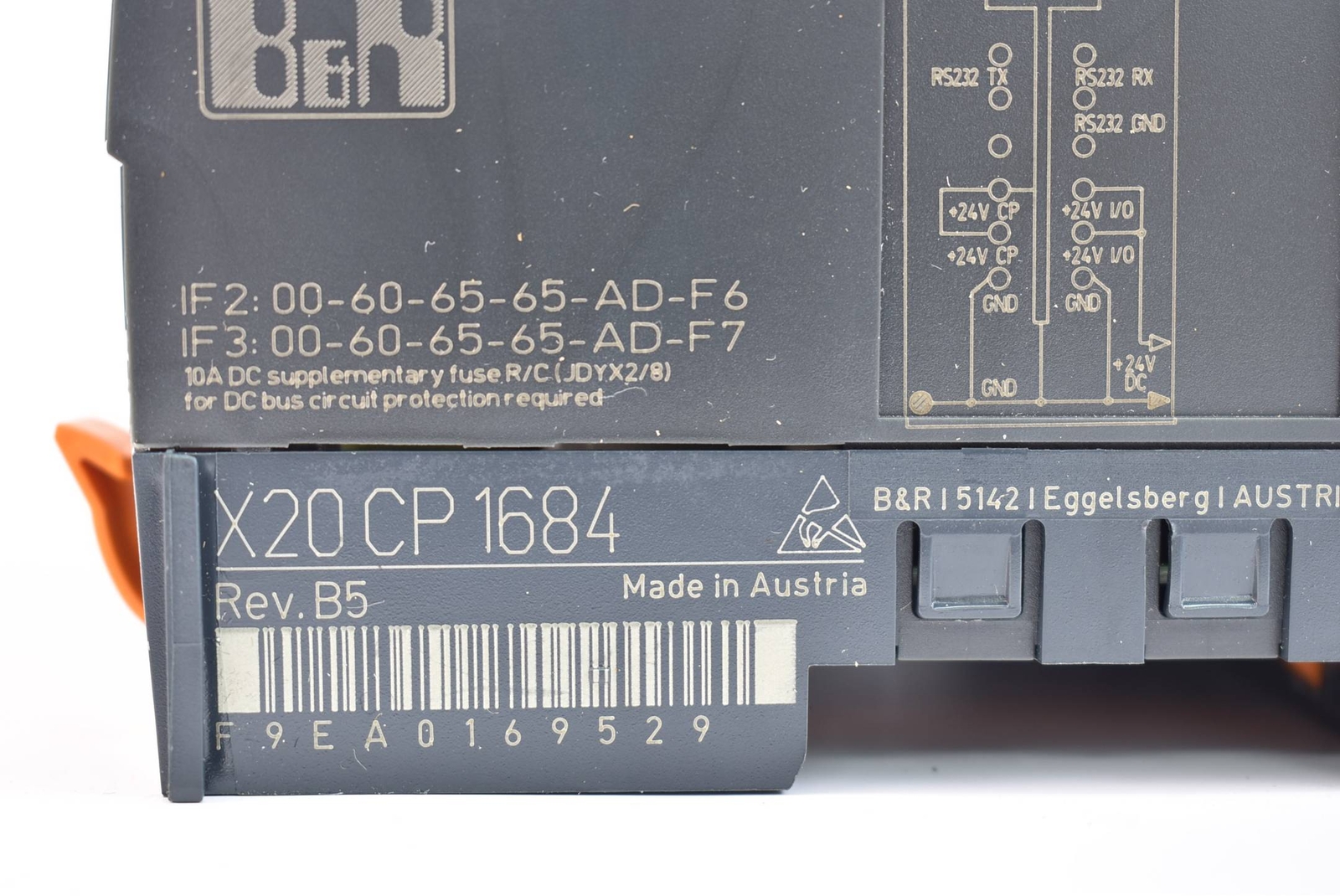

کنترلر PLC سری X20CP1684

B&R X20CP1684 یک کنترلر PLC پیشرفته از خانواده X20 شرکت B&R است که برای سیستم‌های اتوماسیون صنعتی با نیاز به توان پردازشی بالا طراحی شده است. این کنترلر در رده بالای محصولات PLC خانواده X20 قرار می‌گیرد و از فناوری پردازنده Intel Atomاستفاده می‌کند. طراحی آن امکان استفاده در سیستم‌های کنترل ماشین‌آلات، خطوط تولید و کاربردهای صنعتی پیچیده را فراهم می‌کند.

یکی از ویژگی‌های مهم X20CP1684 مجموعه کامل رابط‌های ارتباطی آن است. این مدل به یک رابط Ethernet، یک رابط POWERLINK V2، دو پورت USB، یک رابط RS232 و یک رابط X2X Link مجهز شده است. رابط Ethernet استاندارد از ارتباط 10/100/1000BASE-T پشتیبانی می‌کند و در نتیجه امکان ارتباط گیگابیتی با تجهیزات شبکه را فراهم می‌سازد.

رابط POWERLINK V2 داخلی X20CP1684 برای ارتباط Real-Time در سیستم‌های اتوماسیون B&R استفاده می‌شود. این رابط از قابلیت Poll-Response Chaining (PRC) نیز پشتیبانی می‌کند که برای افزایش عملکرد شبکه‌های Real-Time در کاربردهای صنعتی اهمیت دارد.

X20CP1684 همچنین دارای 512 MB حافظه DDR4، یک مگابایت SRAM و یک گیگابایت حافظه Flash داخلی است. برای حافظه کاربردی، از CompactFlash قابل جداسازی استفاده می‌شود که باید به‌صورت جداگانه تهیه شود. B&R چند ظرفیت CompactFlash مختلف را برای این کنترلر ارائه کرده است.

این کنترلر دارای یک اسلات برای Interface Module است و به همین دلیل می‌توان قابلیت‌های ارتباطی سیستم را متناسب با نیاز پروژه توسعه داد. همچنین طراحی Fanless باعث حذف قطعات متحرک مانند فن شده و برای استفاده در محیط‌های صنعتی گزینه مناسبی محسوب می‌شود.

از نظر ابعاد، X20CP1684 دارای عرض 150 میلی‌متر، ارتفاع 99 میلی‌متر و عمق 85 میلی‌متر و وزن تقریبی 480 گرم است. این کنترلر برای نصب در شرایط صنعتی طراحی شده و محدوده دمای کاری آن بسته به جهت نصب، از ‎-25 تا +60 درجه سانتی‌گراد یا ‎-25 تا +50 درجه سانتی‌گراد است.

X20CP1684 همچنین از نظر تأییدیه‌های صنعتی وضعیت مناسبی دارد و دارای گواهی‌هایی مانند CE، UKCA، UL، ATEX و چندین تأییدیه دریایی است. این موضوع باعث می‌شود کنترلر برای طیف گسترده‌ای از پروژه‌های اتوماسیون صنعتی قابل استفاده باشد.
