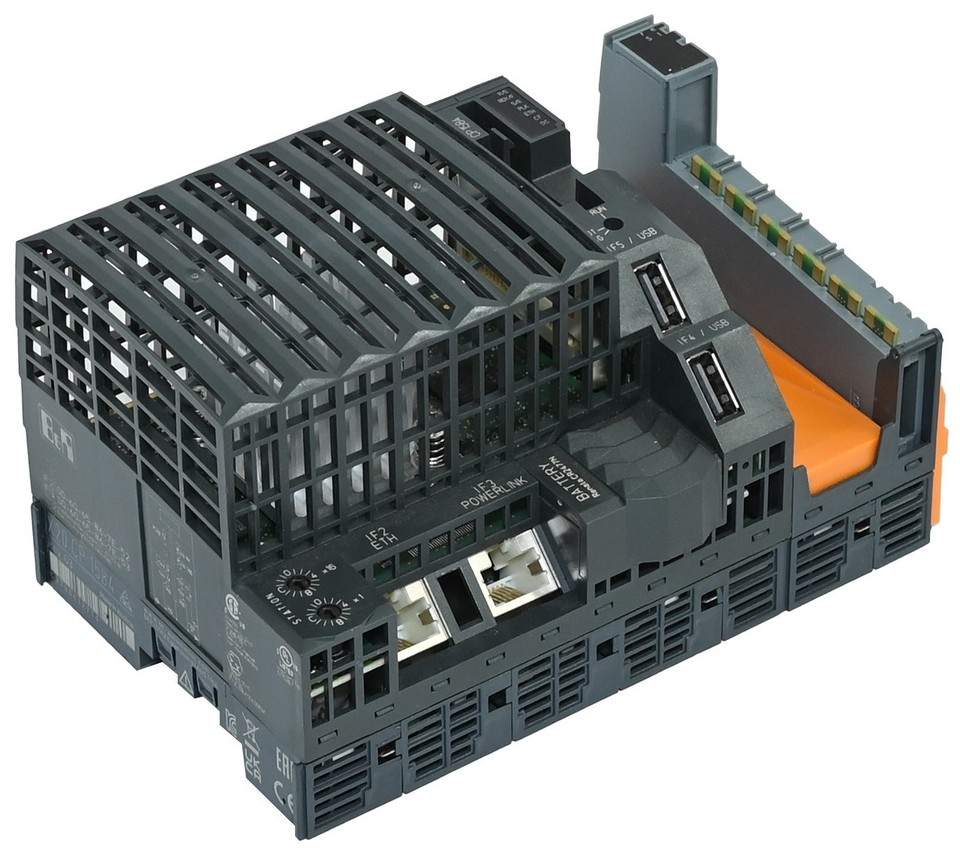

کنترلر PLC سری X20CP1584

B&R X20CP1584 یک کنترلر PLC صنعتی از خانواده X20 شرکت B&R است که برای کنترل و اتوماسیون ماشین‌آلات و سیستم‌های صنعتی طراحی شده است. این مدل از پردازنده Intel Atom با فرکانس 600 MHz به همراه یک پردازنده اختصاصی I/O استفاده می‌کند و دارای 256 MB حافظه DDR2-SDRAM است. طراحی Fanless آن نیز باعث حذف فن مکانیکی و کاهش نیاز به تعمیر و نگهداری می‌شود.

X20CP1584 مجموعه‌ای از رابط‌های ارتباطی موردنیاز در سیستم‌های اتوماسیون صنعتی را به‌صورت داخلی ارائه می‌دهد. این کنترلر دارای یک پورت Ethernet، یک رابط POWERLINK V1/V2، دو پورت USB، یک رابط RS232 و یک رابط X2X Link است. Ethernet گیگابیتی به‌صورت استاندارد روی کنترلر قرار گرفته و رابط POWERLINK نیز از Poll Response Chaining (PRC) برای افزایش عملکرد ارتباط Real-Time پشتیبانی می‌کند.

یکی از قابلیت‌های مهم این کنترلر، وجود یک اسلات برای ماژول‌های Interface است. با استفاده از این اسلات می‌توان قابلیت‌های ارتباطی و شبکه‌ای کنترلر را با توجه به نیاز پروژه توسعه داد و سیستم‌های مختلف Fieldbus و Network را به ساختار X20 اضافه کرد.

برای حافظه کاربردی، X20CP1584 از CompactFlash قابل جداسازی استفاده می‌کند. B&R ظرفیت‌های مختلف CompactFlash از جمله 512 MB، 1 GB، 2 GB، 4 GB، 8 GB و 16 GB را به‌عنوان حافظه‌های سازگار معرفی کرده است. حافظه کاربردی CompactFlash باید به‌صورت جداگانه سفارش داده شود.

از نظر طراحی صنعتی، X20CP1584 دارای درجه حفاظت IP20 است و می‌تواند به‌صورت افقی یا عمودی نصب شود. محدوده دمای کاری آن بسته به جهت نصب متفاوت است و در نصب افقی از 25- تا 60+ درجه سانتی‌گراد و در نصب عمودی از 25- تا 50+ درجه سانتی‌گرادرا پوشش می‌دهد.

ارتباطات Ethernet، POWERLINK و X2X Link در این کنترلر از یکدیگر و همچنین از PLC به‌صورت الکتریکی ایزوله شده‌اند. این ویژگی برای افزایش ایمنی و قابلیت اطمینان ارتباطات در سیستم‌های اتوماسیون صنعتی اهمیت دارد.

X20CP1584 همچنین دارای قابلیت‌هایی مانند ACOPOS Support و Visual Components Support است و برای کاربردهای کنترل ماشین، سیستم‌های I/O مبتنی بر X20 و پروژه‌های اتوماسیون صنعتی مبتنی بر B&R مناسب است. این محصول دارای تأییدیه‌های مختلف صنعتی از جمله CE، UKCA، UL و ATEX Zone 2 و همچنین چندین گواهی دریایی است.
