کنترلر PLC سری X20CP1484

B&R X20CP1484 یک کنترلر PLC صنعتی و CPU از خانواده X20 شرکت B&R است که برای سیستم‌های اتوماسیون صنعتی، کنترل ماشین‌آلات و سیستم‌های کنترل مبتنی بر X20 طراحی شده است. این مدل از پردازنده Intel Celeron با فرکانس 266 MHz به همراه یک پردازنده اختصاصی I/O استفاده می‌کند که پردازش داده‌های ورودی و خروجی را در پس‌زمینه انجام می‌دهد.

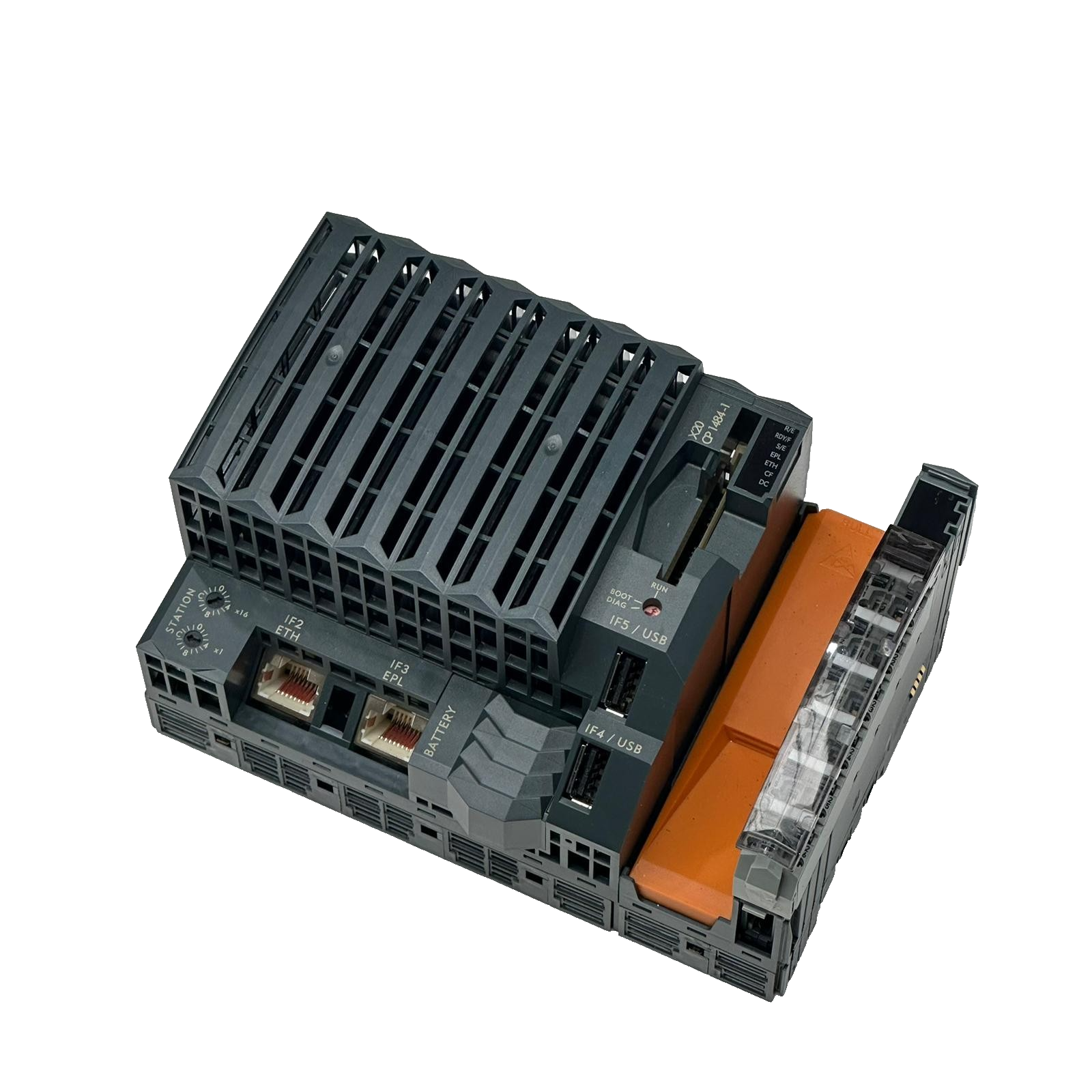

X20CP1484 با وجود طراحی فشرده، مجموعه مناسبی از رابط‌های ارتباطی را در اختیار کاربر قرار می‌دهد. این CPU دارای یک پورت Ethernet، یک رابط POWERLINK V1/V2، دو پورت USB 1.1، یک رابط RS232 و یک Master برای X2X Link است. Ethernet با سرعت 10/100 Mbit/s و POWERLINK با سرعت 100 Mbit/s کار می‌کند و برای ارتباطات Real-Time در سیستم‌های اتوماسیون مورد استفاده قرار می‌گیرد.

یکی از ویژگی‌های مهم X20CP1484، وجود POWERLINK داخلی است. این رابط امکان ارتباط Real-Time بین کنترلر و تجهیزات شبکه را فراهم می‌کند و در کنار X2X Link Master، امکان اتصال و کنترل ماژول‌های I/O خانواده X20 را فراهم می‌سازد.

این کنترلر دارای 32 MB حافظه SDRAM و 1 MB SRAM است و برای حافظه کاربردی از CompactFlash قابل جداسازی استفاده می‌کند. CompactFlash باید جداگانه تهیه شود و در یک اسلات اختصاصی روی CPU قرار می‌گیرد.

X20CP1484 همچنین دارای یک اسلات برای Interface Module است که امکان توسعه قابلیت‌های ارتباطی کنترلر را فراهم می‌کند. طراحی Fanless این محصول نیز موجب حذف فن مکانیکی شده و برای استفاده در محیط‌های صنعتی مزیت محسوب می‌شود.

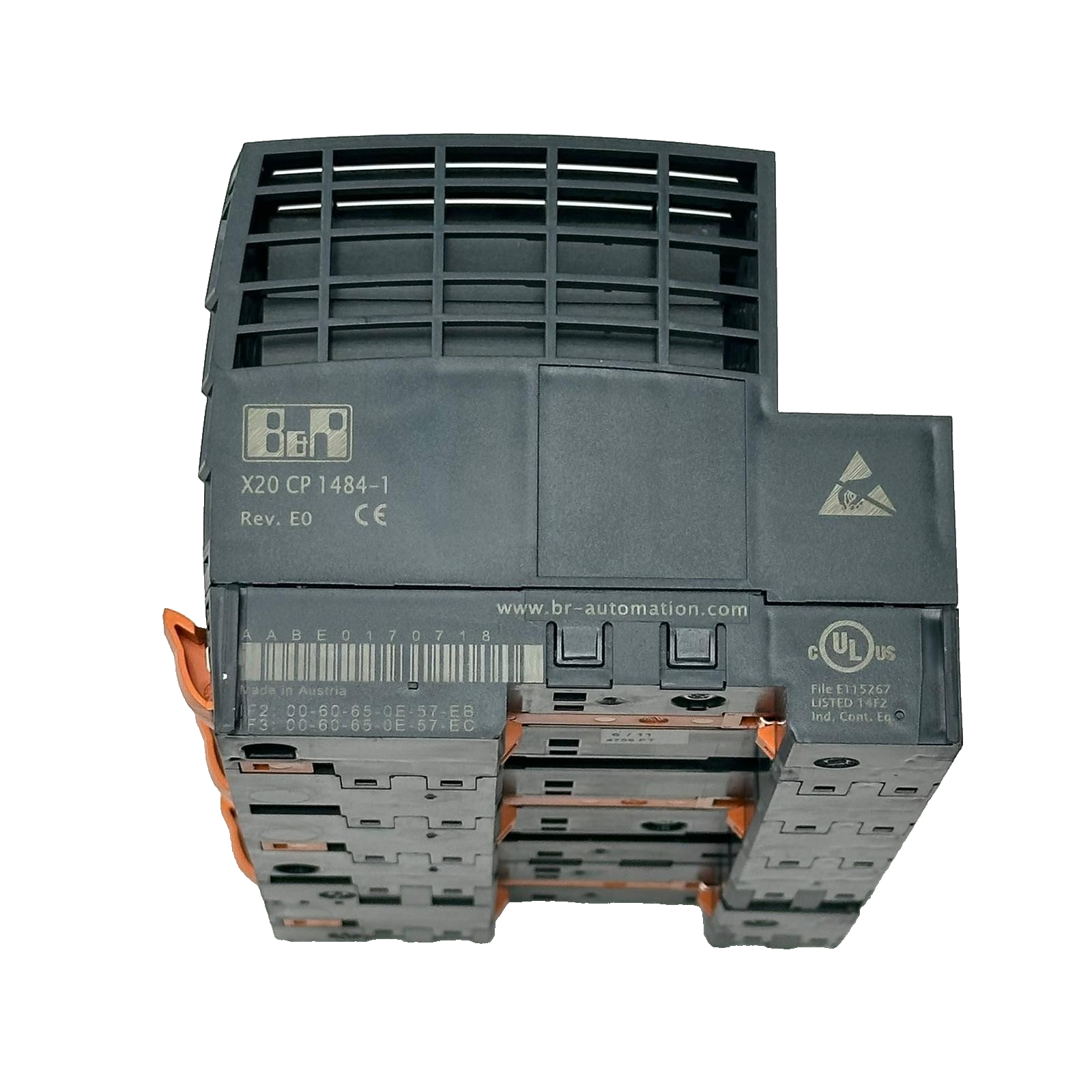

حداقل زمان سیکل این CPU برابر با 800 µs است و B&R آن را به‌عنوان کوچک‌ترین CPU مبتنی بر Celeron در خانواده X20 معرفی کرده است. تفاوت اصلی X20CP1484 با مدل بزرگ‌تر X20CP3484، تعداد اسلات‌های Interface Module و ابعاد فیزیکی آن است. همچنین مدل X20CP1484-1 از نظر ساختار مشابه بوده و تفاوت اصلی آن با X20CP1484 در مقدار حافظه SDRAM است.

از نظر نصب، X20CP1484 قابلیت نصب افقی و عمودی دارد و دارای درجه حفاظت IP20 است. محدوده دمای کاری آن در نصب افقی 0 تا +55 درجه سانتی‌گراد و در نصب عمودی 0 تا +50 درجه سانتی‌گراد اعلام شده است.
