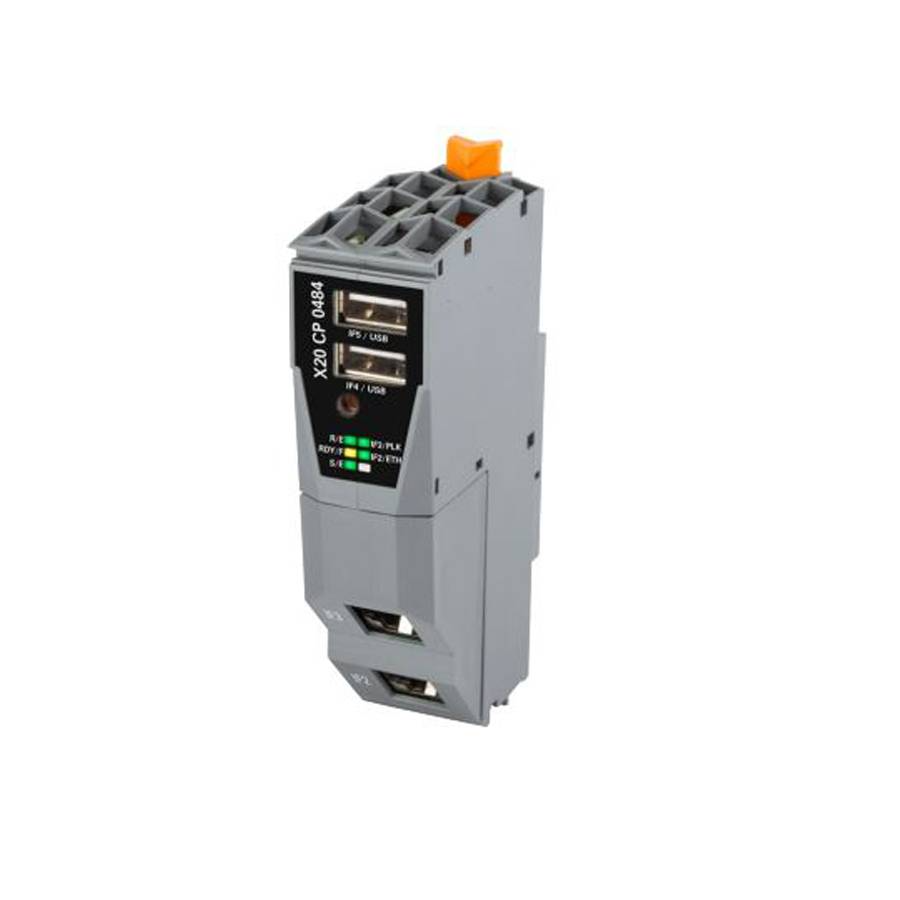

کنترلر PLC سری X20CP0484
X20CP0484 یک کنترلر PLC کامپکت از خانواده B&R X20 Compact-S است که به پردازنده ARM Cortex-A9 با فرکانس 667 MHz، حافظه 256 MB DDR3 SDRAM و 2 GB حافظه Flash داخلی مجهز شده است. این کنترلر دارای Ethernet، POWERLINK V2، دو پورت USB و X2X Link بوده و با طراحی بدون فن و بدون باتری برای سیستمهای اتوماسیون صنعتی طراحی شده است.
B&R X20CP0484 یک کنترلر PLC کامپکت از خانواده X20 Compact-S شرکت B&R است که برای کنترل ماشینآلات، سیستمهای اتوماسیون صنعتی و کاربردهای PLC با نیاز به پردازش سریع و ارتباطات Real-Time طراحی شده است. این کنترلر از پردازنده ARM Cortex-A9 با فرکانس 667 MHz استفاده میکند و دارای یک پردازنده اختصاصی I/O است که پردازش نقاط ورودی و خروجی را در پسزمینه انجام میدهد.
این مدل دارای 256 MB حافظه DDR3 SDRAM و 2 GB حافظه eMMC Flash داخلی است. همچنین برای نگهداری متغیرهای Remanent، مقدار 64 kB حافظه FRAM در نظر گرفته شده است. حافظه Flash دارای ECC بوده و B&R برای آن 20,000 سیکل تضمینشده Erase/Write و ماندگاری داده 10 سال را اعلام کرده است.
از نظر عملکرد کنترلی، X20CP0484 دارای حداقل زمان سیکل Task برابر 0.4 میلیثانیه و زمان معمول اجرای دستور حدود 0.0106 میکروثانیه است. وجود FPU نیز امکان پردازش مناسب عملیات محاسباتی اعشاری را فراهم میکند.
در بخش ارتباطات، این کنترلر به Ethernet، POWERLINK V2، دو USB و X2X Link Master مجهز شده است. رابط Ethernet از استاندارد 10/100BASE-TX پشتیبانی میکند و به یک کانکتور RJ45 شیلددار مجهز است. رابط POWERLINK نیز با سرعت 100 Mbit/s کار میکند و قابلیت فعالیت بهعنوان Managing Node یا Controlled Node را دارد.
X20CP0484 امکان توسعه از طریق Interface Module را نیز دارد. تعداد اسلاتهای قابل استفاده به نوع Bus Base انتخابشده بستگی دارد؛ در ساختارهای X20BB6x یک اسلات و در X20BB7x دو اسلات Interface Module در دسترس است. این قابلیت امکان اضافهکردن رابطهای ارتباطی و Fieldbusهای مختلف را متناسب با نیاز پروژه فراهم میکند.
یکی از ویژگیهای مهم X20CP0484، طراحی Fanless و Battery-Free آن است. حذف فن و باتری باعث کاهش قطعات مصرفی و متحرک و در نتیجه کاهش نیاز به نگهداری میشود. B&R نیز این کنترلر را بهعنوان یک محصول بسیار کامپکت و کمنیاز به تعمیر و نگهداری معرفی میکند.
X20CP0484 دارای درجه حفاظت IP20 است و قابلیت نصب افقی و عمودی دارد. محدوده دمای کاری آن در حالت نصب افقی 25- تا 60+ درجه سانتیگراد و در حالت عمودی 25- تا 50+ درجه سانتیگراد است. توان مصرفی کنترلر نیز حدود 2.95 وات اعلام شده است.
