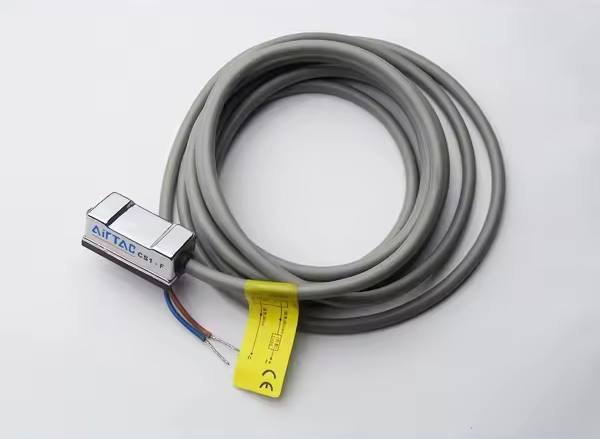

AirTAC CS1-F – سنسور مغناطیسی Reed سیلندر پنوماتیک
AirTAC CS1-F یک سنسور موقعیت مغناطیسی از نوع Reed Switch برای تشخیص موقعیت پیستون سیلندرهای پنوماتیک است. این سنسور دارای خروجی Normally Open، ساختار دو سیمه، LED قرمز و کابل اتصال بوده و با تشخیص میدان مغناطیسی پیستون، وضعیت موقعیت سیلندر را به مدار کنترل یا PLC اعلام میکند. طراحی آن برای استفاده در سیستمهای اتوماسیون و تجهیزات پنوماتیک صنعتی مناسب است.
AirTAC CS1-F یک سنسور موقعیت مغناطیسی از نوع Reed Switch است که برای تشخیص موقعیت پیستون در سیلندرهای پنوماتیک مورد استفاده قرار میگیرد. این سنسور با تشخیص میدان مغناطیسی ایجادشده توسط مگنت پیستون، وضعیت قرارگیری پیستون را تشخیص داده و یک سیگنال ON/OFF به مدار کنترل ارسال میکند.
ساختار دو سیمه و کنتاکت Normally Open باعث میشود سیمبندی CS1-F نسبتاً ساده باشد. این سنسور میتواند برای ارسال وضعیت سیلندر به PLC، رله یا سایر تجهیزات کنترلی مورد استفاده قرار گیرد.
یکی از ویژگیهای کاربردی CS1-F وجود LED قرمز است. با فعال شدن Reed Switch، LED وضعیت سنسور را نمایش میدهد و به اپراتور اجازه میدهد موقعیت صحیح سنسور را هنگام نصب و تنظیم بهسادگی پیدا کند.
محدوده ولتاژ کاری این سنسور 5 تا 240V AC/DC بوده و حداکثر جریان سوئیچینگ آن 100mA و حداکثر توان کنتاکت 10W است. حداکثر فرکانس سوئیچینگ نیز حدود 200Hz اعلام میشود.
درجه حفاظت IP67، CS1-F را برای استفاده در محیطهای صنعتی و سیستمهای پنوماتیک مناسب میکند. این سنسور در ماشینآلات صنعتی، خطوط تولید، دستگاههای مونتاژ، سیستمهای اتوماسیون و تجهیزات کنترل حرکت پنوماتیک کاربرد دارد.
از مهمترین کاربردهای AirTAC CS1-F میتوان به تشخیص انتهای کورس سیلندر، تشخیص موقعیت پیستون، کنترل ترتیب عملکرد جکهای پنوماتیک و ارسال فیدبک موقعیت به PLC اشاره کرد.
