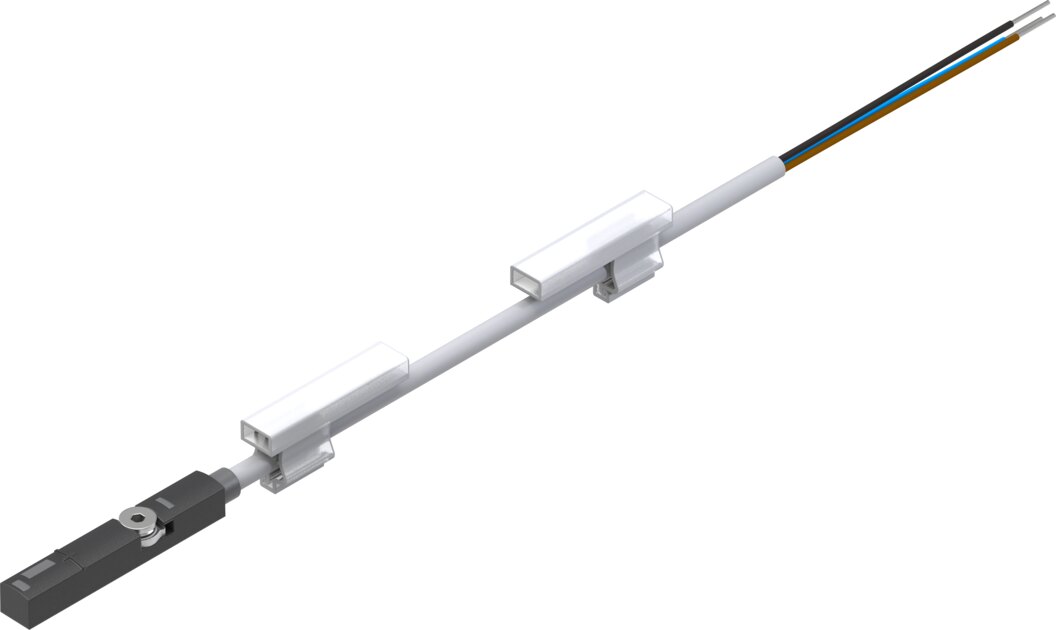

Festo SME-8M-DS-24V-K-2,5-OE – سنسور مغناطیسی Reed سیلندر پنوماتیک

Festo SME-8M-DS-24V-K-2,5-OE با شماره فنی 543862 یک سنسور موقعیت مغناطیسی برای استفاده در سیلندرهای پنوماتیک دارای T-Slot است. این محصول با استفاده از فناوری Reed، میدان مغناطیسی مگنت نصب‌شده روی پیستون را تشخیص داده و موقعیت پیستون را به سیستم کنترل اعلام می‌کند.

این سنسور در خانواده SME-8M قرار دارد و برای نصب در شیار 8 میلی‌متری T-Nut طراحی شده است. نصب آن از قسمت بالای شیار انجام می‌شود و پس از تنظیم موقعیت مناسب، با پیچ روی بدنه سیلندر ثابت می‌شود. طراحی آن به‌گونه‌ای است که پس از نصب، سنسور از پروفیل سیلندر بیرون نمی‌زند.

SME-8M-DS-24V-K-2,5-OE دارای خروجی Normally Open سه سیمه و Bipolar است. محدوده ولتاژ کاری آن 5 تا 30 ولت AC/DC بوده و ولتاژ نامی آن 24V است. حداکثر جریان خروجی 500mA و حداکثر توان سوئیچینگ 10W برای DC و 10VA برای AC است.

یکی از ویژگی‌های کاربردی این سنسور، وجود LED زرد نشانگر وضعیت سوئیچینگ است. این LED هنگام فعال شدن سنسور وضعیت عملکرد را نمایش می‌دهد و به اپراتور کمک می‌کند موقعیت سنسور را هنگام نصب و تنظیم به‌درستی مشخص کند.

این مدل با کابل 2.5 متری و انتهای باز عرضه می‌شود و کابل آن برای استفاده استاندارد و همچنین کاربردهای Energy Chain مناسب است. در مشخصات فنی Festo، کابل برای بیش از 5 میلیون سیکل خمشی در شرایط تعیین‌شده تست شده است.

درجه حفاظت IP65/IP68 و محدوده دمای کاری 40- تا 70+ درجه سانتی‌گراد باعث می‌شود این سنسور برای استفاده در محیط‌های مختلف صنعتی مناسب باشد. همچنین بدنه آن از مواد مقاوم شامل PA و فولاد ضدزنگ ساخته شده و محصول دارای مقاومت در برابر روغن است.

کاربردهای Festo SME-8M-DS-24V-K-2,5-OE

• تشخیص موقعیت پیستون سیلندر
• تشخیص انتهای کورس جک پنوماتیک
• ارسال فیدبک موقعیت به PLC
• کنترل ترتیب حرکت سیلندرها
• ماشین‌آلات صنعتی
• خطوط تولید و مونتاژ
• سیستم‌های اتوماسیون پنوماتیک
• تجهیزات جابه‌جایی و Handling
